不銹鋼便攜式潛水泵使用說明書

一，泵機:

我們的是永磁同步電機軸流泵，是我們公司開發的永磁同步電機系列泵的一種。這種高效軸流泵的葉輪和流道是由水利科學院專家設計，性能先進。機組效率高達 60%，是全行業最高的。比國內有些在推廣的同類泵的效率高出近 20%。規格有流量 200，500，800，1000 方等系列軸流泵產品，是行業內具有專利技術， 且規格齊全的供應商。

泵具有過熱、過流、過載自動保護，電機線圈永不燒壞。泵葉輪為不銹鋼精密鑄造，泵軸是不銹鋼材質。機身，泵體有鋁合金和不銹鋼兩種可選，出線頭橡膠護套外加不銹鋼彈簧防護，使用安全可靠。

8 寸出水接口用 DN200mm 的 8 寸快速接口，10 寸出水接口用 DN250mm 的 10 寸快速接口，12 寸出水接口用DN300mm 的 12 寸快速接口，帶扣卡箍，方便拆卸外接水帶。電纜線標配 20 米。

二，控制系統：

永磁同步電機泵配有觸摸屏顯示的控制柜，內有變頻驅動器，具有頻率，電壓， 電流顯示，有過熱、過流、過載自動保護，無水自動停機的功能，能夠通過手機3G，4G 網絡，實現電腦和手機APP 的遠程控制，實現數據遠程傳送，遠程控制開機關機，遠程控制泵的運行轉速等的操作。遠程控制的配置需要選購另加費用。

控制柜有一拖二和一配可供選擇，控制柜防等級 IP23，插頭和插用防水的三相四線制標配，保證用得安全，可靠，放心。用于固定式排水，如橋梁涵洞抽水、地下室車庫等的場合，能自動值機，有水位到達一個設定的位置時自動啟動系統， 開機排水，到水位降到泵進水口線時能自動待機或停機。

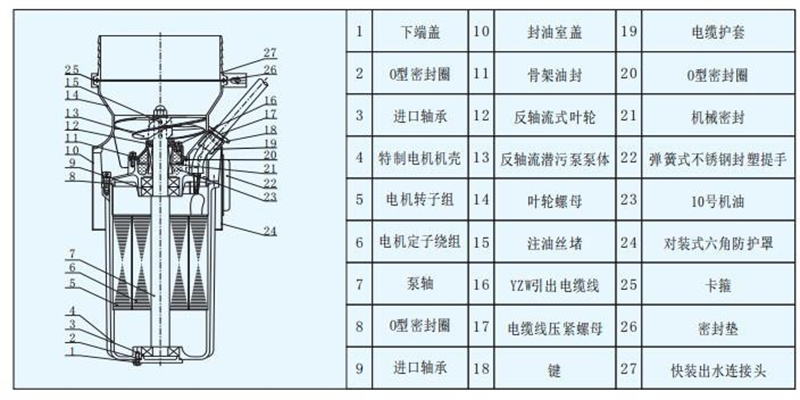

三，結構說明：

四，使用說明：

高速軸流泵是泵和變頻驅動器兩部分組成的，本節說明著重介紹是泵方面以及變頻驅動器的簡單操作，一般這樣就能操作使用本產品了。專業人員需要對變頻驅動器參數調整的，則要詳細閱讀變頻驅動器（或稱變頻器）的使用說明書。

變頻驅動器一般出廠時調試好的，不需要另作調整，只要的操作面板上按開關鍵或啟動，停止鍵即可，不要按其他鍵。電器柜內部線路不要輕易動，開機前檢查柜里面所有的接線端子，在運輸過程中有沒有松動，逐一擰緊接線端子。如有需要調整的，也只能有專業變頻器知識，且認真閱讀變頻變頻驅動器說明書及本說明書后方可對變頻驅動器的參數進行調整。要不，可能會使變頻變頻驅動器程序出現混亂而無法再用，或造成損壞。

同步電機軸流泵的三根電機線必須接在所配套的變頻驅動器的輸出端 U V W 三個端子上，不能直接接入電源 AC380V 上，否則會損壞電機線圈，造成泵報廢的嚴重后果。AC380V 的電源接在變頻驅動器的電源輸入端 R S  T 上。

同步電機軸流泵配套變頻驅動器后，具有過壓、過流、過載、過熱等自動保護功能，寬電壓工作，轉速保持同步。當抽水至泵進水口無水時，系統會自動檢測判定進入保護程序，自動關機，避免無水冷卻而造成電機損壞。

每個規格的泵都配對對應的變頻驅動器，同一規格（流量、揚程和功率）的泵變頻驅動器可以互換，不同規格的泵的不能用同一個變頻驅動器，因為電機參數不一樣，有的轉速也不一樣的，就不能互換了。如果換錯了，會造成變頻驅動器或泵的損壞。

軸流泵的流量、揚程和功率的關系和離心泵水力模型不一樣，有較大的差別。低揚程使用的軸流泵在同樣的變頻變頻驅動器輸出頻率下工作，揚程越低，流量越大時功率消耗越低，如果工作現場使用揚程比較低時，可以適當調高工作頻率，以設定的最高頻率運行，以提高流量。但是揚程使用越高時，輸入功率會越大，能達到低揚程時的3倍功率，當揚程高到一定程度時，輸入功率會超過額定的最高允許值時，變頻變頻驅動器會出現過電流保護，會停機，這時需要適當調低變頻器工作頻率，降低轉速，適當減小功率，使工作電流在變頻驅動器的允許范圍內，這樣就能使泵正常運行。但這需要在具有變頻器專業知識的熟練員工的操作下完成。

低揚程軸流泵工作的額定揚程一般在7-10米，15米以下，部分除外達15米。如果用這低揚程的軸流泵作超過15米的場合用就不合適，會造成功耗大，效率低。揚程15米以上的則要選擇高揚程的防汛泵，高揚程的泵揚程在20-35米左右。

另外泵出口接的水帶水平長度按每100米損耗揚程10米計算，就是說當輸送的水帶長度是100米時，相當于工作揚程10米，當接過長水帶時，如200米以上，就會使泵實際工作揚程超過額定揚程而引起變頻驅動器保護而停機，這時也需要適當調低變頻器工作頻率，降低轉速，使功率適當減小，使工作電流在變頻驅動器的允許范圍內， 這樣就保證泵正常運行。

五，使用須知：

1. 泵用于排水，入水深度一般為 1-5 米。使用前，應檢查電泵是否完好無損， 各連接處有無松動及滲、 漏油現象，電纜線等有無碰壓劃破等意外損傷，并用兆歐表測量電泵絕緣電阻，冷態時應≥50MΩ．熱態≥2MΩ。

2. 泵對電源電壓要求是±15%，變頻驅動器輸出穩定，電壓過低時，輸入電流會增大，會到達保護電流的高置值使變頻驅動器因保護而不工作，這時要改用手動工作狀態，將泵轉速調低一點，使工作電流減小，功率降低一些即可。

3. 泵應單獨配置相應的電閘或開關， 變頻驅動器及泵外殼上接地端子要接上地線，電泵引出線中有黃綠相間的雙色線為接地線，必須可靠接地。

4. 電泵配帶的電纜線長度不夠需加接時，加接的電線線徑必須大于原電線線徑。接頭處要用防水膠布密封好。

5. 電泵正式使用前先接上變頻驅動器電源，按啟動鍵、運轉是否正常，泵工作方向是逆時針，注意短時間轉一下，檢查電泵轉向是否正確。電泵如轉向不對，出水量會明示感覺小，調接變頻驅動器輸出到電泵的三根線的任意二根線即可。注意不要對電源輸入到變頻驅動器的三根線進行調換，對輸入電源線的調換沒有用的。

6. 安裝吊放電泵時，應在孔環處串繩進行，嚴禁提拉電纜線吊放電泵，但離水底應在 1 米以上，以防泥沙吸入，損壞機械密封和葉輪等部件。

7. 用浮球吊放的電泵工作時，要特別注意水位下降情況，尤其是在井下工作時， 千萬不能脫水運行，否則會燒壞電機和其它部件。也不能放到水底污泥中工作，造成散熱不好而損壞泵電機。

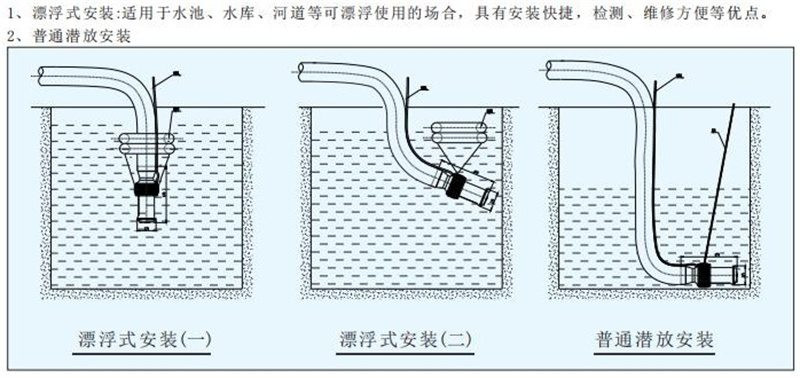

六，安裝說明：

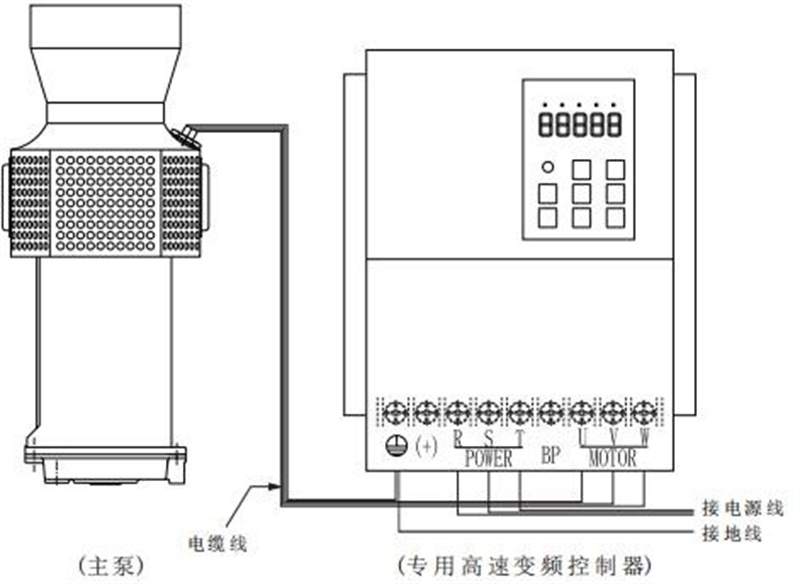

七，泵接線示意圖：

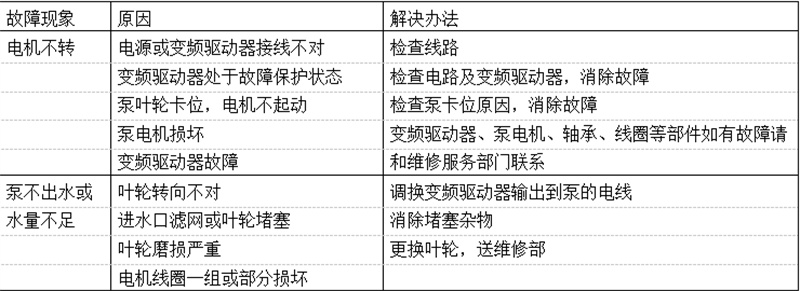

八，泵維護與保養：

1. 電泵累計運行 3 0 0 0 小時后，必須更換易損件一次(如軸承、密封圈、機械密封，冷卻潤滑油等)，否則機件損壞后會造成更大的損失

  2. 電泵如長時間不用，則應清洗擦干，視表面漆皮脫落情況，放置通風干燥處妥善保管．
