我公司生產的霧炮車采用國內外優質二類底盤改裝而成，它適用于各種路 面灑水、噴霧、降溫、除塵、沖洗塵埃贓物，亦可用于路面的灑水、噴霧、降 溫、除塵、沖洗塵埃贓物，亦可用于路面養護、園林綠化及應急消防、運輸飲 水等。該灑水車主要由汽車底盤、罐體、水泵、球閥和輸水管道、灑水裝置等 部件組成。水泵、取力箱、球閥均為國家定型產品，性能良好，工作可靠，灑 水時壓力高、流量大、油耗低，灑水時打開音樂喇叭開關，美好的音樂伴隨您 愉快地工作。

操作規程

1、使用前的準備工作 （1）檢查變速箱內潤滑油油面，以到油面螺塞孔的下緣為準，不足時添加齒輪油。 （2）檢查變速箱操縱桿，使之處于空檔位置，檢查取力箱操縱手柄位置，使之為水平向右位 置，使之為水平向右位置，檢查油門控制器，使其為最小。

 2、水泵及取力器的操作 （1）啟動 聯接好有關管道，啟動發動機，當原車壓力表讀數達到 0.3Mpa 時，踏離合 踏板，打開取力箱操縱開關，慢慢松離合（過快會損壞取力器和變速箱），使之掛擋。 通過油門控制器，可控制水泵的工作轉速。 （2）停止 將油門控制器推進，調整為最小，踏離合器踏板，將取力器操縱開關扳回至 原位置，使取力箱脫檔。

 3、使用后的檢查 （1）檢查取力器操縱開關是否回位，檢查油門控制器是否為最小位置。 （2）檢查閥門手柄位置，均為關閉狀態。 - 5 - / 9 湖北程力專用汽車有限公司系列灑水車使用說明書

4、 各作業操縱使用說明 （1） 向罐內加水 將車開到預訂位置，使水罐口對準自來水管口打開罐口蓋、自來水即可加水。 當在野外自采水的情況下，水能通過水泵給罐內供水，其操作程序是：在三通球閥 G 處 接一膠管，調節三通球閥 G 到如圖位置（注意：三通球閥凹坑所對方向關閉），關閉不銹鋼球 閥 A、B、C、D、E、F 和消防栓 I，打開鋁合金球閥 H，踏下離合，打開取力器開關，慢慢松 開離合（千萬不可過快，否則將會損壞取力器或變速箱），使水泵開始工作，即可向罐內加水， 停止工作后開關回位。 工作水路示意：水經過三通球閥 G、過濾網、泵、鋁合金球閥 H、水罐。（其中 A、B、C、 D、E、F、H 關閉）。 圖 3-1-1水泵加水 圖 3-1-2 消防栓加水 工作水路示意：水經過消防栓開關 I、鋁合金球閥 H、水罐。（其中 A、B、C、D、E、F、 G、H 關閉）。

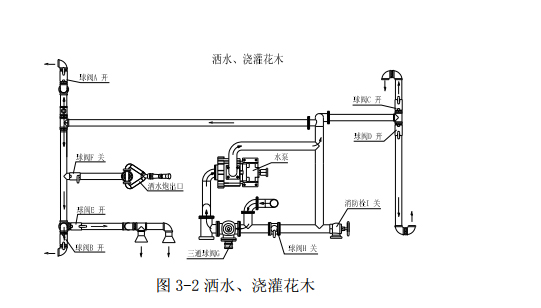

（2）灑水、澆灌花木 在灑水和澆灌花木時，其操作程序是：調節三通球閥 G 到如圖位置（注意：三通球閥 凹坑所對方向關閉），關閉鋁合金球閥 H 和消防栓 I，打開不銹鋼球閥 A、B、C、D、E，打 開鋁合金球閥 H，踏下離合，打開取力器開關，慢慢松開離合（千萬不可過快，否則將會 - 6 - / 9 湖北程力專用汽車有限公司系列灑水車使用說明書 損壞取力器或變速箱），使水泵開始工作，即可向?qū)崿F(xiàn)灑水和澆灌花木的功能，停止工作 后開關回位。 工作水路示意：水經過罐體出口、三通球閥 G、過濾網、泵、前沖后灑和花撒。（其中 H、 I 關閉）。 圖 3-2 灑水、澆灌花木

（3）應急消防 在應急消防時，其操作程序是：調節三通球閥 G 到如圖位置（注意：三通球閥凹坑所 對方向關閉），關閉不銹鋼球閥 A、B、C、D、E 和鋁合金球閥 H，打開消防栓 I 和不銹鋼 球閥 F，踏下離合，打開取力器開關，慢慢松開離合（千萬不可過快，否則將會損壞取力 器或變速箱），使水泵開始工作，即可通過灑水炮和消防栓出口應急消防，停止工作后開 關回位。 工作水路示意：水經過水罐出口、三通球閥 G、過濾網、泵、消防栓和灑水炮。（其中 A、 B、C、D、E、H 關閉）。 圖 3-3 應急消防

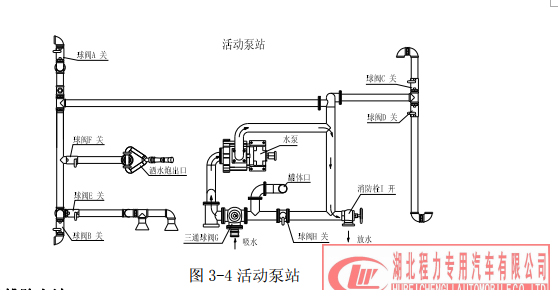

（4）活動泵站 做活動泵站時，其操作程序是：在三通球閥 G 處接一膠管，調節三通球閥 G 到如圖位 置（注意：三通球閥凹坑所對方向關閉），關閉不銹鋼球閥 A、B、C、D、E、F 和鋁合金球閥 H，打開消防栓 I，接出口管。踏下離合，打開取力器開關，慢慢松開離合（千萬不可過快， 否則將會損壞取力器或變速箱），使水泵開始工作，即可實現活動泵站的功能，停止工作后開 關回位。 工作水路示意：水經過三通球閥 G、過濾網、泵、消防栓 I。（其中 A、B、C、D、E、F、 H 關閉）。
